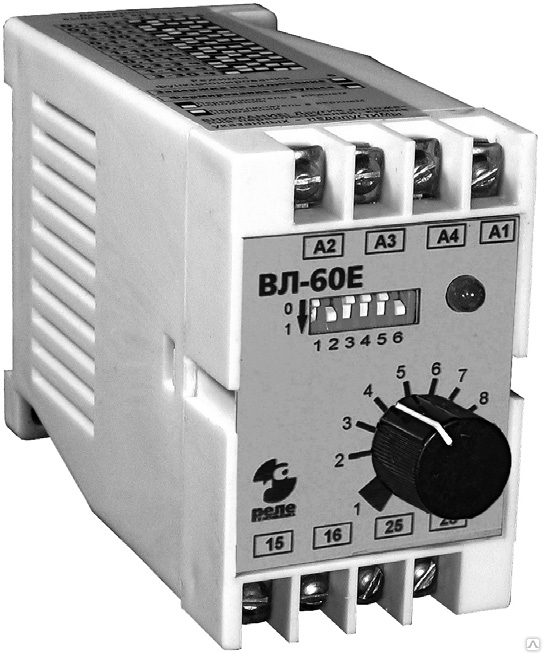

Реле ВЛ-60Е
1 390руб.
Описание
Предназначены для коммутации электрических цепей с определенными, предварительно установленными
выдержками времени и применяются в схемах автоматики как комплектующие изделия.
Реле времени ВЛ-60Е обеспечивает два режима работы: ‘задержка включения’ или ‘формирование импульса’.
Реле имеет широкий диапазон установки времени срабатывания от 0,1с до 30 часов. Выбор диапазона — дискретный, с помощью ДИП-переключателя. Установка выдержки внутри диапазона — плавная, с помощью переменного резистора.
Питание реле ВЛ-60Е: 24В постоянного или переменного тока, 110В или 220В переменного тока.
Функциональные диаграммы
(1) Задержка включения
(2) Формирование импульса
Диапазон выдержки времени//[Диаграммы]
0,1…1 с; 0,1…1 мин; 0,1…1 ч; 0,3…3 с; 0,3…3 мин; 0,3…3 ч; 1…10 с; 1…10 мин; 1…10 ч; 3…30 с; 3…30 мин; 3…30 ч
[1;2]
Выходные контакты, коммутируемый ток
1 замыкающий [8А]; 1 размыкающий [8А]
Напряжение питания
AC: 24В; 110В; 220В
DC: 24В
