Модули индикации ЭНМИ?4 и ЭНМИ?5 на основе ЖК-экранов позволяют отображать измеряемые параметры в разнообразной форме. ЭНМИ-4 предоставляет следующие режимы отображения данных: цифровые формы, барграфы, табличные формы, мнемосхема присоединения.

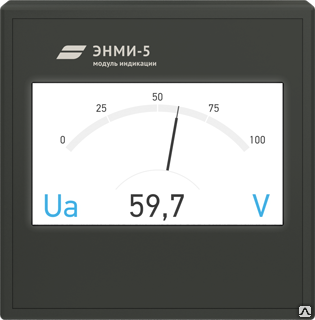

На цветном сенсорном экране ЭНМИ-5 измерения могут отображаться в режиме имитации стрелочного прибора, в цифровом виде, на диаграммах (векторная диаграмма и диаграмма мощности). ЭНМИ-5 также обеспечивает управление дискретными выходами ЭНИП-2, а также может служить панелью для ЭНМВ-1.

Для отображения данных ESM предназначены модули индикации ЭНМИ-5 и ЭНМИ-7. Последний обладает компактным корпусом и благодаря применению OLEDдисплея может применяться вместе с ESM в широком температурном диапазоне.

ЭНМИ и ЭНИП?2 могут быть конструктивно объединены в случаях, когда требуется установить ЭНИП-2 как щитовой прибор. Совмещенный конструктив легко монтируется в подготовленное отверстие в дверце отсека КРУ или на панели ОПУ.

Отображение информации

• действующие значения напряжений — фазных, междуфазных и среднего;
• действующие значения токов — фазных и среднего;
• фазная и суммарная мощности нагрузки – активная, реактивная, полная;
• частота сети;
• cos ? — фазный и общий;
• активная и реактивная энергия в прямом и обратном направлениях;
• состояние дискретных входов ЭНИП-2;

Сигнализация по установкам

ЭНМИ контролирует режим по заранее настроенным уставкам. Выход параметра за установленные пределы сопровождается миганием или цветовой сигнализацией, а также переводом в режим отображения данного параметра.


Управление

встроенными дискретными входами ЭНИП-2 и внешнего блока телеуправления ЭНМВ, подключенного к ЭНИП-2

Технические характеристики:
