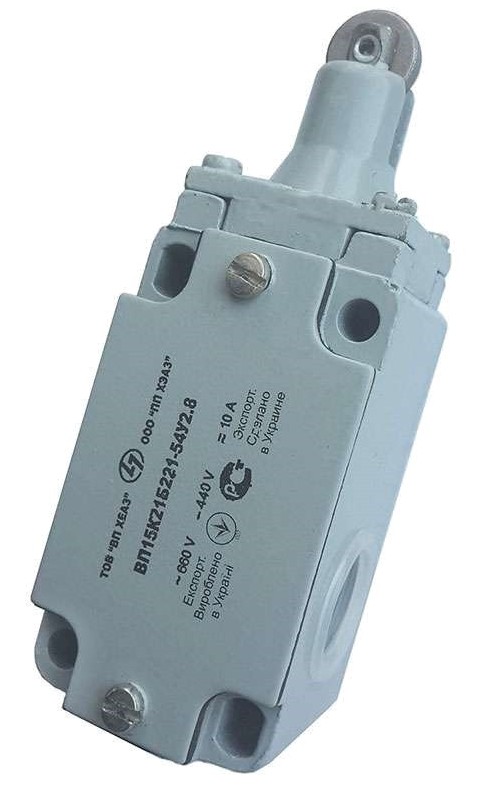

Выключатель концевой ВП15К-21Б-221 54У2.8
246руб.
Описание
Предназначены для коммутации электрических цепей
управления переменного тока напряжением до 660В частотой 50Гц и постоянного тока
напряжением до 440В. Выключатели прямого действия, обеспечивающие срабатывание даже при незначительном нажатии на толкатель.
Описание
Выключатели предназначены для коммутации электрических цепей управления переменного
напряжения до 660 В, частоты 50 и 60 Гц., и постоянного напряжения до 440 В, под воздействием управляющих упоров в определенных точках пути контролируемого объекта.
Исполнение 2,8 -Выключатели прямого действия,которые обеспечивают срабатывание даже при незначительном нажатии на толкатель.
Технические характеристики
| Высота над уровнем моря не более | 4300 м. | Номинальный ток | 10 А |
| Рабочая температура окружающего воздуха t° C | от -40° до +70° | Минимальный коммутируемый ток | 0,2 А (при 12 В) 0,05А (при 24В) |
| Коммутационная износостойкость циклов не менее: для группы А для группы Б для группы В |
4 млн. 2 млн. 0,04 млн. |
Применяются контакты с массой серебра: для группы А для группы Б |
0,544 гр. |
| ВП15К 21Б-221-54У2.8/2.3 | ||||
|
Структура условного обозначения выключателей серии ВП15К
| ХХ — первые два символа | Обозначение вида аппарата — ВП |
| Х Х- следующие 2 символа | Условное обозначение номера серии — 15 |
| Х Х — двухзначное число (21) | Условное обозначение номинальной силы тока — 10 А |
| Х — буква | Условное обозначение групп коммутационной износостойкости: для выключателей полумгновенного действия: А — 2,5х1000 000 циклов; Б — 1,0х1000 000 циклов; для выключателей прямого действия: А — 4,0х1000 000 циклов; Б — 2,0х1000 000 циклов; |
| Х — цифра | Условное обозначение количества коммутируемых цепей за один ход толкателя приводного элемента: 1 — толкатель; 2 — толкатель с роликом; 3- рычаг с роликом с переменным углом установки; 6 — пружинный рычаг; 9 — рычаг с роликом, регулируемый по длине. |
| Х — цифра | Условное обозначение способа крепления и ввода проводников : 1 — базовое крепление резьбовый неуплотненный ввод (1 или 3 ввода) |
| Х Х — двухзначное число | Условное обозначение степени защиты по ГОСТ 14254-80; IP54-54 |
| Х Х — буква и цифра | Условное обозначение исполнения по климатическому воздействию по ГОСТ 15150-69: У2, Т2. |
| Х — цифра | Группа дополнительных признаков : для выключателей полумгновенного действия: 1 — один замыкающий контакт; 2 — один размыкающий контакт; 3 — один замыкающий и один размыкающий контакты; для выключателей прямого действия: 6 — один замыкающий контакт; 7 — один размыкающий контакт; 8 — один замыкающий и один размыкающий контакты; |
