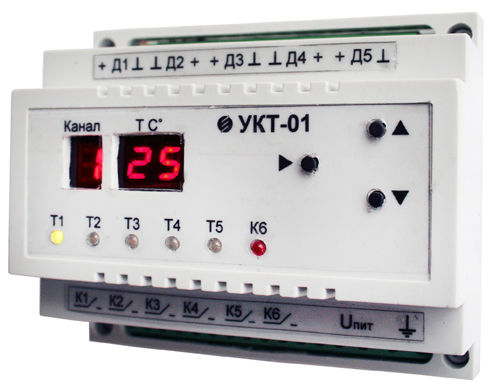

УКТ-01 Устройство контроля температуры
400руб.
Описание
УстройствоУКТ-01 служит для контроляза возникновением нештатных температурных режимов (до 5 точекконтроля) и для защиты оборудования от чрезмерного перегрева.
Назначение
Устройство контроля температуры УКТ-01 предназначено для:
- для измерения и контроля температуры электрических машин, в т.ч. обмоток (косвенным образом через температуру корпуса), подшипников и других частей электродвигателя;
- для предотвращения чрезмерного роста температуры и возникновения нештатных температурных режимов;
- выдачи предупредительной сигнализации о превышении установленной температуры нагрева контролируемых частей ЭД;
- отключения коммутационного аппарата управлением путем размыкания цепи управления нагрузкой (коммутации электрических цепей переменного тока) при выходе за допустимые пределы температуры нагрева;
- индикации текущего значения температуры канала (по выбору).
Технические характеристики
| Количество каналов контроля температуры | 5 |
| Диапазон измеряемых температур | от 0 до 99 ?С |
| Основная погрешность измерения температуры | не более ±2 ?С * |
| Диапазон уставок срабатывания по температуре | 35…99 ?С |
| Температура возврата, регулируемая | 35…97 ?С |
| Диапазон индикации контролируемых температур | 0…99 ?С |
| Количество выходных реле (К1…К5 – срабатывают при превышении температуры в соответствующем канале, К6 – сигнализация обрыва цепи или неисправности любого из датчиков температуры) | 6 |
| Количество контактов выходных реле (нормально разомкнутые) | 6 |
| Коммутационная способность в цепях переменного тока, не менее | 250ВА, АС-22 30 Вт DС-22 (ГОСТ 12434-93) |
| Количество светодиодных индикаторов (Т1…Т5 – двухцветные, свечение зеленым цветом – контролируемая температура в норме, красным – превышение температуры, срабатывание соответствующего реле; К6 – срабатывание реле К6) | 6 |
| Напряжение питания | 88…264 В DC/AC 50 Гц |
| Потребляемая мощность | не более 5 Вт |
| Диапазон рабочих температур | — 40…+55 ?С |
*зависит от теплового сопротивления между зоной контроля и самим датчиком температуры
Внешний вид и габаритные размеры датчика температуры
(максимальная длина кабеля от датчика к устройтву — 30 м).
