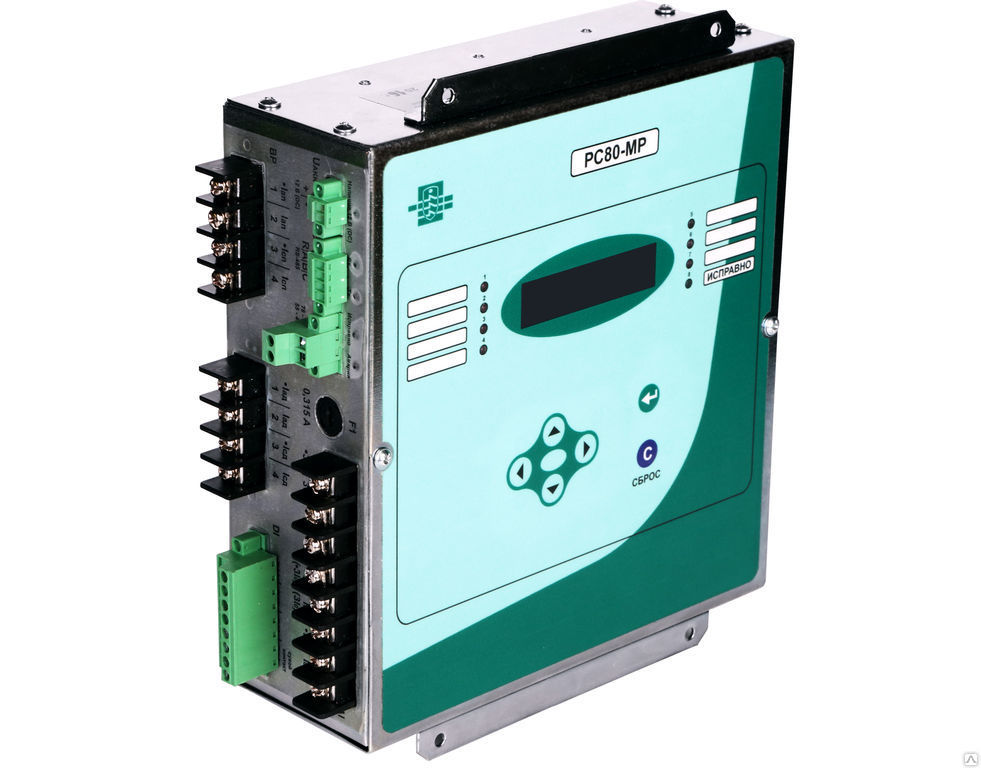

Устройства РС80-MP предназначены для использования в схемах релейной защиты и противоаварийной автоматики, в том числе для замены устаревших электромеханических реле РТ80 и РТ90. Устройство может устанавливаться в релейных отсеках КРУ, КРУН и КСО, на панелях и в шкафах в релейных залах и на пультах управления, а также в релейных шкафах наружной установки на ОРУ. РС80-МР – многофункциональное цифровое устройство, собранное на современной элементной базе с применением SMD монтажа, объединяющее различные функции защиты, контроля и управления. Общий вид устройства (со стороны лицевой панели) показан на рисунке 1. В устройстве РС80-MP реализованы следующие функции: — двухступенчатая максимально-токовая защита (МТЗ1(2)); — двухступенчатая токовая отсечка (ТО, ТО2); — двухступенчатая направленная защита от замыканий на землю ЗНЗ1(2);* — одноступенчатая внешняя защита (ВЗ); — одноступенчатая АЧР/ЧАПВ – автоматическая частотная разгрузка/частотное АПВ; — двукратное одноступенчатое автоматическое повторное включение (АПВ); — встроенный осциллограф, обеспечивающий запись трех осциллограмм входных величин ????, ???? , 3??0, 3??0 или ????, ????, ???? , положения дискретных входов и выходных реле. Все параметры настроек осциллографа задаются в меню, а также по каналам связи; — журнал аварий (ЖА) на 100 событий. Примечание ? В трехфазном исполнении функция ЗНЗ отсутствует.
