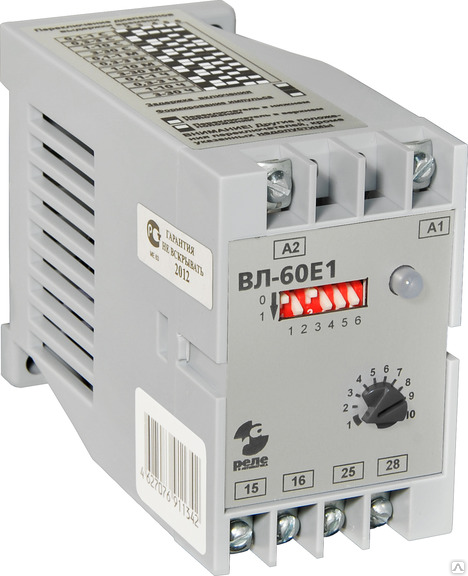

Реле времени ВЛ-60Е1 обеспечивает два режима работы: ‘задержка включения’ или ‘формирование импульса’. Реле имеет широкий диапазон установки времени срабатывания от 0,1с до 30 часов. Выбор диапазона — дискретный, с помощью ДИП-переключателя. Установка выдержки внутри диапазона — плавная, с помощью переменного резистора. Контакты: 1 замыкающий и 1 размыкающий. Питание реле ВЛ-60Е1 универсальное: 24В…220В постоянного или переменного тока.

Функциональные диаграммы

(1) Задержка включения

(2) Формирование импульса

Диапазон выдержек времени

0,1…1; 0,3…3; 1…10; 3…30 с, мин, ч

Выходные контакты, коммутируемый ток

1 замыкающий и 1 размыкающий, 8А

Питание

24В…220В постоянного или переменного тока

Способ монтажа

На DIN-рейку или винтами на плоскость
