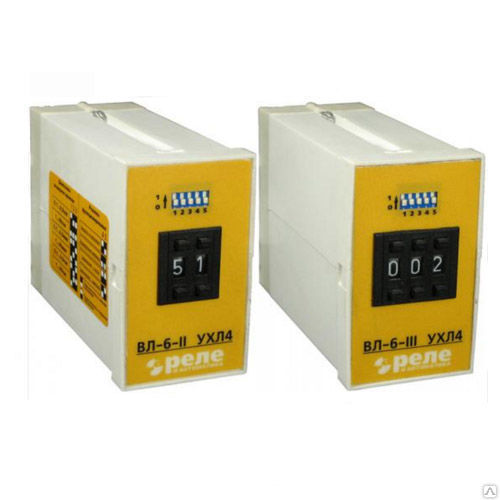

Реле времени ВЛ-6-2 является многофункциональным устройством с расширенным диапазоном питающего напряжения (24…220 В). На передней панели устройства помимо двух секций нажимного переключателя задатчика временных интервалов находится пятисекционный DIP-переключатель, используемый для переключения временных диапазонов и алгоритмов функционирования устройства. Диапазон выдержек времени 0,1с…99час.Четыре алгоритма функционирования.

Таймер является аналогом реле ВЛ-66, ВЛ-67, ВЛ-68, ВЛ-69 выполнен в точно таком же корпусе и может использоваться в качестве замены.

Диаграммы функционирования и схема подключения представлены в Техописании.

Функциональные диаграммы

(1) Задержка включения

(2) Формирование импульса

(7) Меандр с импульса

(8) Меандр с паузы

Диапазон выдержек времени

0,1…9,9; 1…99 с, мин, ч

Выходные контакты, коммутируемый ток

1 замыкающий и 1 размыкающий, 5А

Питание

24…220В постоянного и переменного тока

Способ монтажа

утопленное или на плоскость
