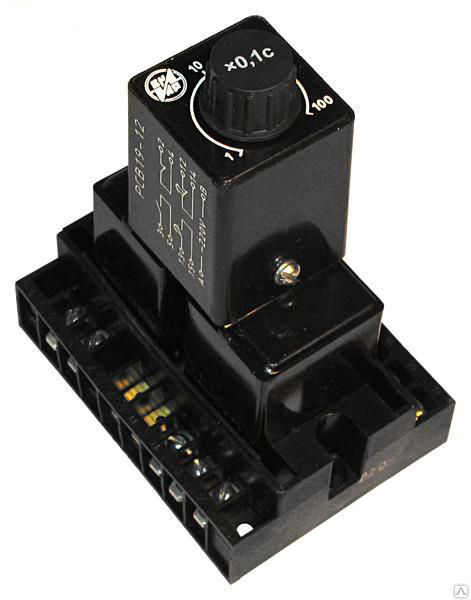

Реле времени РСВ-19
1 000руб.
Описание
Предназначено для коммутации электрических цепей с определенными предварительно установленными параметрами (выдержками) в схемах автоматики и управления.
Реле времени РСВ-19 предназначено для коммутации электрических цепей с определенными предварительно установленными параметрами (выдержками времени) в схемах автоматики и управления.
Расшифровка РСВ 19
РСВ 19-ХХ Х4
Р — реле;
С — статическое;
В — времени;
19 — порядковый номер разработки;
ХХ — количество и вид контактов;
Х4 — климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150 69;
Характеристики РСВ-19
| Параметр | Тип реле | ||||
| РСВ-19-11 | РСВ-19-12 | РСВ19-31 | РСВ19-32 | РСВ19-52 | |
| Выполняемая функция | с выдержкой на включение после включения напряжения питания | с выдержкой на отключение при размыкании цепи управления при сохранении напряжения питания | одна цепь — с выдержкой на включение при замыкании, вторая — с выдержкой на отключение при размыкании цепи управления при сохранении напряжения питания. | ||
| Кол-во и вид контактов: — с выдержкой времени — мгновенного действия |
1«з»+1«р» — |
1«з»+1«р» 1«з»+1«р» |
1«з»+1«р» — |
1«з»+1«р» 1«з»+1«р» |
1«з»+1«р» — первая цепь 1«з»+1«р» — вторая цепь |
| Диапазон выдержки времени | (0,1-10; 1-100; 3-300) с; 1-100 мин | ||||
| Типоисполнения по номинальному напряжению питания, В: — постоянного тока — переменного тока 50 Гц |
12; 24; 110 24; 36; 40; 110; 127; 220 |
||||
| Потребляемая мощность, Вт/ВА, не более | 4/5 | 6,5/7 | 4/5 | 6,5/7 | 8/10 |
| Функционально заменяемые типы реле времени | РКВ11-33-11; РКВ11-43-11; РВП72-3121 |
РКВ11-33-12; РКВ11-43-12; РВП72-3221 |
РКВ11-33-21; РКВ11-43-21; РВП72-3122 |
РКВ11-33-22; РКВ11-43-22; РВП72-3222 |
РКВ11-33-33; РКВ11-43-33; РВП72-3323 |
