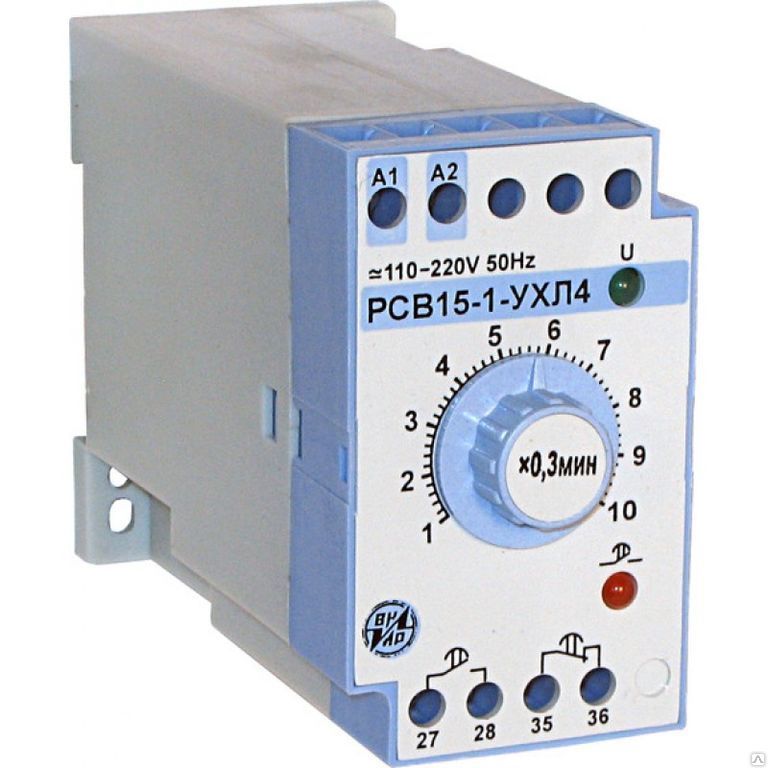

Реле времени РСВ-15
1 878руб.
Описание
Предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками.
Реле времени РСВ-15 предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени. Имеет плавную регулировку выдержки времени.
Схема отсчета выдержки времени собрана на полупроводниковых элементах, на выходе электромагнитное реле, являющееся исполнительным органом. Указанные элементы расположены в пластмассовом корпусе. На передней панели реле расположены регуляторы уставок (у реле РСВ15-3 — регуляторы длительности импупьса и паузы). Реле РСВ15-1, РСВ15-2, РСВ15-4 изготавливаются с применением микроконтроллера, имеют широкий диапазон напряжения питания (кроме исполнения на 24В), универсальное питание: от цепи постоянного тока (допускается питание от двухполупериодного выпрямителя без дополнительных фильтров) или от сети переменного тока.
Расшифровка РСВ 15. Маркировка.
РСВ 15-Х Х4
Р — реле;
С — статическое;
В — времени;
15 — порядковый номер разработки (с плавкой регулировкой выдержки времени);
Х — количество и вид контактов;
Х4 — климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150 69
Характеристики РСВ-15
|
Параметр |
Тип реле |
||||
|
РСВ15-1 |
РСВ15-2 |
РСВ15-3 |
РСВ15-4 |
РСВ15-5 |
|
|
Выполняемая функция |
однокомандное с выдержкой на включение после включения напряжения питания |
циклическое с раздельной регулировкой длительностей импульса и паузы |
однокомандное с выдержкой на отключение после включения напряжения питания |
однокомандное с выдержкой на отключение при размыкании цепи управления и сохранении напряжения питания |
|
|
Количество и вид контактов: — с выдержкой времени — мгновенного действия |
1 «3» + 1 «р» * — |
1 «з» + 1 «р» 1 «п» |
1 «з» + 1 «р» * — |
||
|
Диапазон выдержки (0.1…1; 0.3…3; 1…10; 3…30) с, мин, ч времени |
|||||
|
Типоисполнения по номинальному напряжению питания, В: — постоянного тока — переменного тока 50 Гц — универсальное ** |
24; 110-220 |
24; 110; 220 110;220 |
24; 110-220 |
24; 110; 220 110; 220 |
|
|
Потребляемая мощность, Вт/ВА, не более |
5,5/5,5 |
||||
|
Заменяемые (функционально) типы реле времени |
ВЛ-15;ВЛ-16; ВЛ-18; ВЛ-38; ВЛ-43; ВЛ-45; ВЛ-64; ВЛ-86; ВЛ-94; РВ-13(РВ-130) |
ВСЗЗ-1 |
ВЛ-40; ВЛ-65; ВЛ-78; РВ-16(0); РВ-16М; РСВ-01-05 |
ВЛ-67 |
ВЛ-75 |
|
* По специальному заказу производится поставка реле РСВ15-1, РСВ15-4 с 2 ‘п’ контактами с выдержкой времени. * * Реле РСВ15-1 , РСВ15-2, РСВ15-4 имеют два универсальных исполнения по напряжению оперативного питания: 24 В и от 110 до 220 В постоянного, выпрямленного или переменного тока. Допустимое изменение напряжения питания — 0,85 от минимального предела и 1,1 от максимального предела номинального напряжения. |
