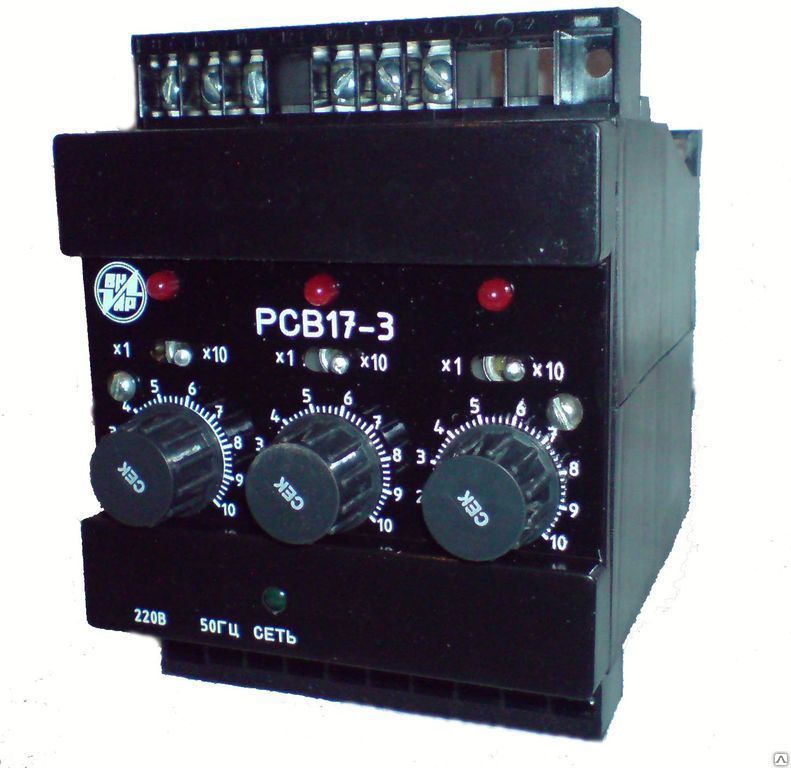

Многоцепное реле времени РСВ-17 используются для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяются в системах автоматики как комплектующие изделия. Реле времени РСВ-17М в отличии от РСВ-17 является современной модификацией и имеет меньшие габаритные размеры и массу, многодиапазонность выдержки времени и улучшенные характеристики выдержки времени в зависимости от изменения температуры окружающей среды.

Расшифровка РСВ 17

РСВ 17-Х Х4

Р — реле;
С — статическое;
В — времени;
17 — порядковый номер разработки;
Х — трехцепное или четырехцепное (3, 4);
Х4 — климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150 69;

Характеристики РСВ-17

Характеристики РСВ-17М

Параметр	Типы реле
РСВ17М-3	РСВ17М-4
Выполняемая функция	Однокомандные многоцепные с выдержкой времени на включение после включения напряжения питания
Количество и вид контактов: — с выдержкой времени; — мгновенного действия	3 «n»	3 «n» 1 «n»
Выдержки времени	0,1 с — 10 ч (с поддиапазонами 0,1 — 0,5 с; 0,2 — 1 с; 1 — 5 с; 2-10 с; 0,1-0,5 ч; 0,2-1 ч; 1-5 мин; 2 — 10 мин; 0,1 — 0,5 ч; 0,2-1 ч; 1-5 ч; 2-10 ч)
Типоисполнения по номинальному напряжению питания, В	постоянного тока 24; 110; 220; переменного тока 50 Гц: 110; 127; 220; 230; 240
Время повторной готовности не более, с	0,2 с
Потребляемая мощность, Вт/Ва не более	4/4,5
Схемы подключения / Диаграммы работы
Заменяемые (функционально) типы времени реле	ВЛ-34; ВЛ-56; ВЛ-81; ВЛ-100; ВЛ-101; ВС10-31…38; РВ-15(0); РСВ-01-3.	ВС-43-31…35
