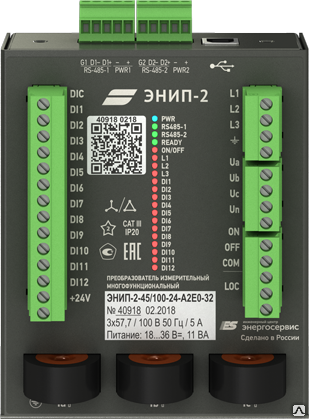

Измерительный преобразователь тока ЭНИП-2 компакт Базовая комплектация
10 000руб.
Описание
Модификация в компактном металлическом корпусе отличается сочетанием широких функциональных возможностей при минимальных габаритных размерах.
Объем измеряемых параметров, метрологические характеристики, а также быстродействие соответствуют стандартному исполнению ЭНИП-2.
При этом одно устройство полностью решает задачу телемеханизации присоединения: обеспечивает полный объем измерений и телесигнализации, позволяет управлять приводами коммутационных аппаратов без внешних промежуточных реле. Два интерфейса RS?485 и два входа электропитания повышают надежность системы телемеханики. ЭНИП-2 имеет 12 дискретных входов и 2 выхода телеуправления (EMR).
Дополнительно к прибору можно выбрать кронштейны для установки в требуемые типы ячеек КРУ (поставляется по заказу).
Базовая комплектация:
Модификация имеет 2хRS-485, которые могут быть настроены независимо или резервировать друг друга, входы для контроля наличия напряжения (L1, L2, L3), 12 дискретных входов, 3 встроенных релейных выхода для телеуправления выключателем и два ввода питания 24 В постоянного напряжения.
- 2 интерфейса RS-485 (Modbus RTU, ГОСТ Р МЭК 60870-5-101-2006, ГОСТ Р МЭК 870-5-1-95 (FT3))
- 2 Входа питания =18…36 В
- Интерфейс USB
- 3 входа для контроля наличия напряжения
- 3 релейных выхода
- Клемма =24 В для питания дискретных входов
- Измерительные цепи
- Индикация работы ЭНИП-2 (информационный обмен по портам, телесиглизация, телеуправление, контроль напряжений)
- 12 дискретных входов
Измерения:
Среднеквадратические и по основной гармонике:
- действующие значения напряжений — фазных, междуфазных и среднего;
- действующие значения токов — фазных и среднего;
- фазная и суммарная мощность нагрузки — активная, реактивная, полная;
- частота сети;
- cos ? — фазные и общий;
- активная и реактивная энергии в прямом и обратном направлениях.
Технические характеристики:
|
1 ИЗМЕРЕНИЯ ( Iном =1 или 5 А, Uном = 57,7/100 или 220/380 В (фазное/линейное)) |
|
|
Действующее значение фазного и среднего фазного напряжения |
относительная ±0,2 / ±0,75% (0,2 Uном ? U ? 1,5 Uном / 0,05 Uном ? U ? 0,2 Uном) приведенная ±0,2% |
|
Действующее значение (междуфазного) линейного и среднего(междуфазного) линейного напряжения |
относительная ±0,2 / ±0,75% (0,2Uном ? U ? 1,5Uном / 0,05Uном ? U < 0,2Uном) приведенная ±0,2% |
|
Действующее значение фазного и среднего фазного тока |
относительная ±0,2 / ±0,75 / ±2,0% (0,2Iном ? I ? 2Iном / 0,05Iном ? I < 0,2Iном / 0,01Iном ? I < 0,05Iном) приведенная ±0,2% |
|
Активная/реактивная мощность фазы нагрузки |
приведенная ±0,5% относительная ±0,5% (0,2Iном ? I ? 2Iном, 0,2Uном ? U ? 1,5Uном) |
|
Суммарная активная/реактивная мощность |
приведенная ±0,5% |
|
Полная/суммарная полная мощность фазы нагрузки |
приведенная ±0,5% |
|
Частота |
абсолютная ±10 мГц |
|
Межповерочный интервал |
8 лет |
|
2 СИГНАЛИЗАЦИЯ И УПРАВЛЕНИЕ |
|
|
Дискретные входы |
12 входов: Uвх=15..36 В (DC), Iмакс=5 мА, фильтрация дребезга контактов |
|
Дискретные выходы |
3 дискретных выхода, электромеханические реле с электронными силовыми ключами: включение (ON), отключение (OFF), блокировка АПВ/фиксация положения (BLC); Коммутационная способность постоянный/переменный ток — 250 В, 6 А. |
|
Аналоговые входы |
3 входа контроля наличия напряжения, диапазон 1..300 В переменного тока |
|
3 ИЗМЕРЕНИЕ ПАРАМЕТРОВ КАЧЕСТВА ЭЛЕКТРОЭНЕРГИИ |
U0, U1, U2, K2U, KU, I0, I1, I2, K2I, KI, THD |
|
4 МОДУЛИ РАСШИРЕНИЯ |
|
|
для отображения |
Модули индикации серии ЭНМИ |
|
для телеуправления |
ЭНМВ?1?0/3R, ЭНМВ?1?4/3R, ЭНМВ?1?6/3R, ЭНМВ?1?24/0, ЭНМВ?1?0/22, ЭНМВ?1?0/20, ЭНМВ?1?16/6, ЭНМВ?1?16/3R |
|
5 ИНТЕРФЕЙСЫ |
|
|
RS-485 (600…115200 бит/с) |
2 порта — ModBus RTU, ГОСТ Р МЭК 60870-5-101-2006, ГОСТ Р МЭК-870-5-1-95 (FT3) |
|
6 ЧАСЫ РЕАЛЬНОГО ВРЕМЕНИ |
|
|
Точность отсчета времени |
0,5 мс |
|
При отсутствии синхронизации |
расхождение не более 0,5 с в сутки |
|
Синхронизация |
Синхронизация от блока коррекции времени ЭНКС-2, через порт RS-485 (ГОСТ Р МЭК 60870-5-101-2006) |
|
7 ЖУРНАЛЫ СОБЫТИЙ |
Состояние дискретных входов/выходов, журнал диагностики прибора, журнал обновления прошивок и изменения конфигураций |
|
8 ПИТАНИЕ |
|
|
Постоянное напряжение |
=18..36 В |
|
Потребляемая мощность |
не более 11 ВА |
|
9 УСЛОВИЯ ЭКСПЛУАТАЦИИ И КОНСТРУКЦИЯ |
|
|
Рабочий температурный диапазон |
от -40 до +70 °С |
|
Корпус, ВШГ |
130х100х58 мм, крепеж на панель или 35 мм DIN-рельс, IP20 |
