ИДВИ-04
32 496руб.
Описание

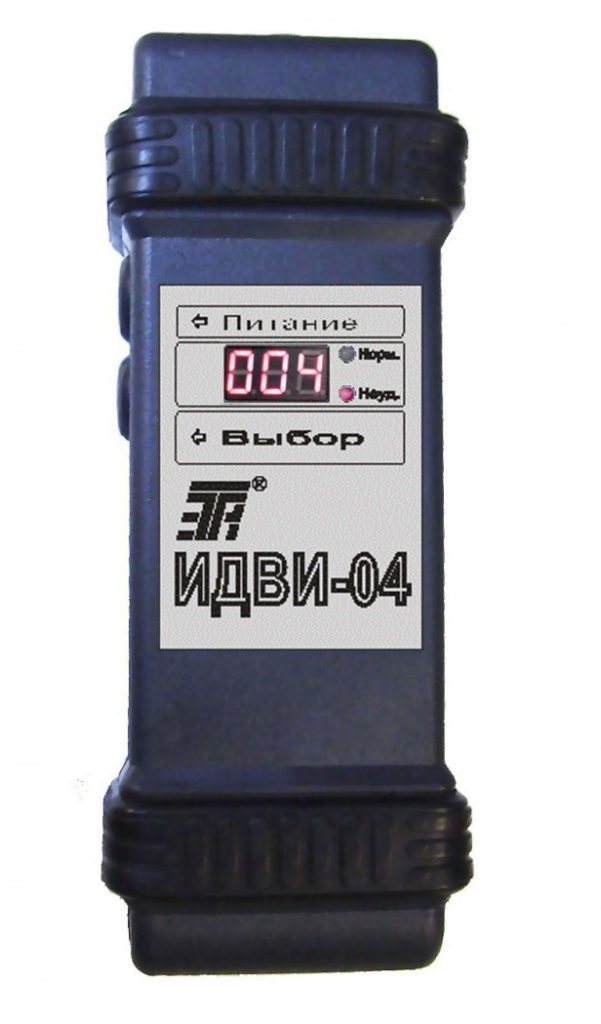

ИДВИ-04 — это портативный прибор, предназначенный для контроля обмоток электрических машин.
ИДВИ-04 — это портативный прибор, предназначенный для контроля обмоток электрических машин.
ИДВИ-04 обеспечивает обнаружение:
-
междувитковых замыканий и плохого качества междувитковой изоляции в катушках распределённых обмоток, уложенных в пазы;
- междувитковых замыканий в катушках сосредоточенных обмоток;;
-
неудовлетворительного состояния изоляции обмоток относительно корпуса машины и между обмотками.
ИДВИ-04 позволяет выявить дефекты обмоток электрической машины напряжением до 1000 В (кроме обмоток с уравнительными соединениями). Минимальная длина пакета жестей проверяемой машины – 45 мм.
Гарантия на прибор составляет 24 месяца.
Техничтеские характеристики:
Контролируемые параметры ИДВИ-04:
|
ток в проверяемой катушке;
Коэффициент различия напряжений на катушках (Кр); |
||||
|
контролируемый диапазон ИДВИ-04 Кр, % |
0-99; |
||||
|
контролируемый диапазон ИДВИ-04 Rи, МОм |
0-500; |
||||
|
величина Кр при замыкании одного витка в катушке ИДВИ-04, % не менее |
10; | ||||
|
амплитуда импульсного испытательного напряжения ИДВИ-04:
|
1,2,4,8,16;
400; |
||||
|
выходное постоянное напряжение при измерении Rи ИДВИ-04 |
|
||||
| индикация ИДВИ-04 | Светодиодная и светодиодная алфавитно-цифровая трехразрядная; | ||||
| питание ИДВИ-04 | автономное или от внешнего блока питания; | ||||
| напряжение питания ИДВИ-04 |
|
||||
| потребляемая мощность ИДВИ-04 | не более 4 Вт; | ||||
| габаритные размеры ИДВИ-04 | 205х80х50 | ||||
| масса ИДВИ-04 | 0,5 кг. |
Принцип работы индикатора:
-
при проверке состояния междувитковой изоляции и цепей катушек индуктируется импульсная ЭДС в проверяемой катушке. В случае наличия в последней КЗ витков происходит регистрация импульса магнитного поля от тока короткого замыкания, протекающего по ним;
-
при проверке катушек сосредоточенных обмоток на наличие междувитковых замыканий принцип работы индикатора базируется на сравнении интегральных оценок качества имульсов напряжения на катушках;
-
при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока, определяется сопротивление изоляции и сравнивается с пороговым значением (0,5 МОм).
ИДВИ-04 комплектуется руководством по эксплуатации, внешним блоком питания, соединительными проводами, большим и малым индукционными датчиками, аккумуляторами. Прибор имеет чехол для удобства его хранения и переноски.
