Фотореле РФС-11, РФС-11М
950руб.
Описание
Предназначено для автоматического включения и отключения осветительных и других установок в зависимости от уровня естественной освещенности.
Реле фотоэлектронное РФС-11 предназначено для автоматического включения и отключения осветительных и других установок в зависимости от уровня естественной освещенности.
Реле изготавливается в климатическом исполнении УХЛ3.1 по ГОСТ 15150.
Условия эксплуатации:
- высота над уровнем моря не более 2000 м;
- температура окружающего воздуха — от минус 40 до 40° С;
- относительная влажность окружающего воздуха — до 98 % при температуре 25 °С;
- вибрация мест крепления в диапазоне частот 10-100 Гц при ускорении 1д (группа М7 по ГОСТ 17516.1).
Рабочее положение в пространстве — произвольное.
| Напряжение питания переменного тока частоты 50 Гц, В | 220 |
| Освещенность срабатывания, лк | 1,5..200 |
| Количество и вид выходных контактов | 1 ‘з’ |
| Максимальный коммутируемый ток, А | 5 |
| Потребляемая мощность, ВА, не более | 2 |
Имеется возможность регулировки освещенности срабатывания и возврата. Регулировка производится с помощью ручки, расположенной на передней панели реле. Поворот по часовой стрелке увеличивает освещенность срабатывания. Указанная регулировка может быть необходимо при эксплуатации реле при температурах, близких к крайним допустимым.
Реле поставляется в комплекте с фотодатчиком, подключаемым к его зажимам 1 и 2 проводами длиной 1 м. Допустимая длина проводов — не более 50 м.
Коммутационная способность РФС-11 с 1 ‘з’ и 1 ‘р’ контактами.
| Категория применения, род тока | Характер нагрузки | Номинальное коммутируемое напряжение, В | Коммутируемый ток, А | Коммутационная износостойкость, млн. циклов ВО | |
| AC-11, переменный | индуктивная, cosвкл>0,7 cosоткл>0,4 |
24 110 220 |
5 4 3 |
0,5 0,4 0,3 |
1,0 |
| ДС-11, постоянный |
индуктивная |
24 |
0,6 0,16 0,08 |
0,2 |
Коммутационная способность РФС11М с 1 ‘з’ контактом.
| Категория применения, род тока | Характер нагрузки | Номинальное коммутируемое напряжение, В | Номинальный рабочий ток, А | Коммутационная износостойкость, циклов ВО |
| переменный | индуктивная, cos > 0,4 | 220 | 0,2 | 100 000 |
| индуктивная, cos> 0,95 | 4 | 30 000 |

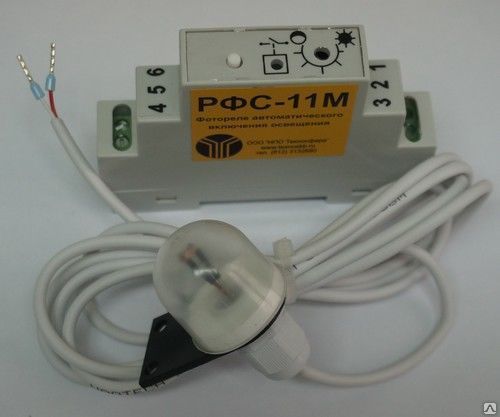

Внешний вид реле, его габаритные и присоединительные размеры.
Крепление с помощью защелки о на DIN-рейку 35 мм.
При заказе реле необходимо указать: тип реле, номинальное напряжение питания, количество и вид контактов, способ крепления и климатическое исполнение.
Пример заказа.
Реле РФС-11 на номинальное напряжение 220 В, с 1 переключающим контактом, с помощью защелки и с климатическим исполнение УХЛ3.1: Реле РФС-11, ~220В, 50 Гц, 1 ‘п’, защелка, УХЛ3.1.
