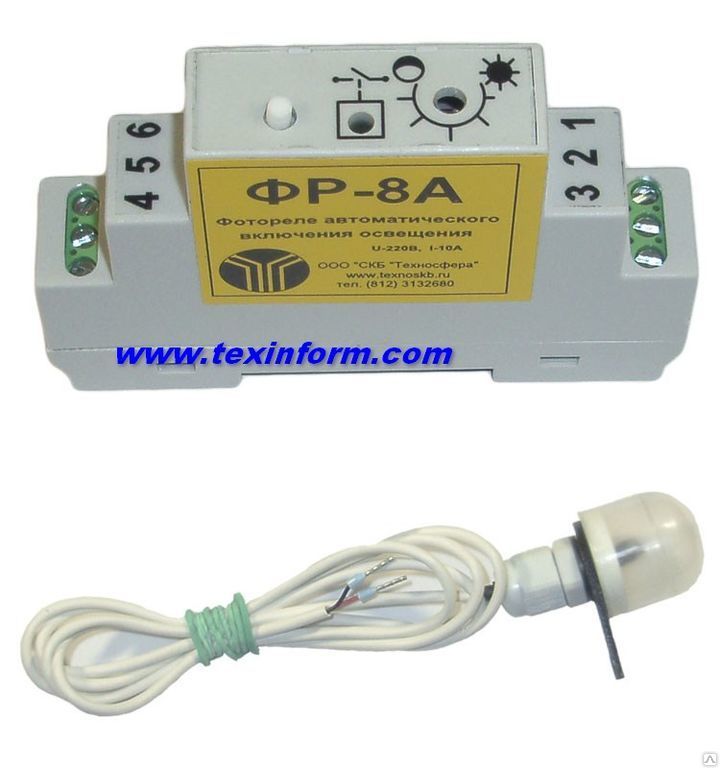

Фотореле типа ФР-8А предназначено для автоматического включения и отключения по установленной освещенности уличного освещения или мест общего пользования, индивидуальных рабочих мест и т. п., а также для применения в качестве комплектующего изделия в устройствах промышленной автоматики.

Условия эксплуатации реле ФР-8А

Диапазон рабочих температур электронного блока от – 10 до +55°С.

Диапазон рабочих температур фотодатчика – от -40 до +60°С.

Воздействие вибраций с ускорением до 1g с частотой до 100Гц.

Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.

Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Степень защиты датчика – IP65, реле по корпусу – IP40, по клеммам – IP20.

Технические характеристики реле ФР-8А

* — По предварительному заказу поставляется реле с длиной кабеля фотодатчика до 50м.

Устройство и работа реле ФР-8А

Фотореле представляет собой электронный прибор, собранный в пластмассовом корпусе. Схема изделия собрана на печатной плате. Внешние цепи присоединяются к контактным ламелям.

Если освещенность датчика ниже установленного порога срабатывания, начинается отсчет установленной задержки времени, при этом светодиод на панели мигает. По истечении установленной задержки срабатывает исполнительное реле и загорается светодиод на лицевой панели фотореле. При повышении освещенности выше порога срабатывания через время установленной задержки исполнительное реле отключается и светодиод гаснет.

Для установки задержки 30с, 1мин, 3мин 10мин, нужно выбрать соответствующий режим нажатием на кнопку. При нулевой задержке устанавливается режим 1, а при задержке 10мин — режим 4.

Не допускается попадание света от источников, управляемых фотореле, на фотодатчик. Это приводит к неправильным срабатываниям фотореле.
