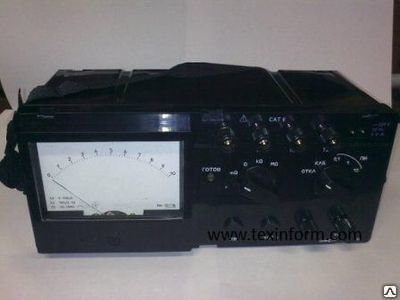

Измеритель сопротивления заземления

предназначен для измерения сопротивления заземляющих устройств, удельного сопротивления грунтов и активных сопротивлений как при наличии помех, так и без них с диапазоном измерений от 0-0,3 Ом до 0-15 Ком (10 диапазонов).

Измеритель Ф4103 является безопасным. При работе с измерителем в сетях с напряжением выше 36 В необходимо выполнять требования безопасности, установленные для таких сетей

Класс точности измерительного прибора Ф4103 – 2,5 и 4 (в зависимости от диапазона измерения).

Питание – элемент (R20, RL20) 9 шт.

Частота оперативного тока – 265-310 Гц.

Время установления рабочего режима — не более 10 секунд.

Время установления показаний в положении ‘ИЗМ I’ — не более 6 секунд, в положении ‘ИЗМII’ — не более 30 секунд.

Продолжительность непрерывной работы не ограничена.

Норма средней наработки на отказ — 7250 часов.

Средний срок службы — 10 лет

Условия эксплуатации — от минус 25 ° С до плюс 55 ° С.

Габаритные размеры, мм – 305х125х155.

Масса, кг , не более – 2,2.

Перед проведением измерений измерителем Ф4103 необходимо, по возможности, уменьшить количество факторов, вызывающих дополнительную погрешность, например, устанавливать измеритель практически горизонтально, вдыли от мощных электрических полей, использовать источники питания 12±0,25В, индуктивную составляющую учитывать только для контуров, сопротивление которых меньше 0,5 Ом, определять наличие помех и так далее.

Помехи переменного тока выявляются по качаниям стрелки при вращении ручки ПДСТ в режиме ‘ИЗМI’. Помехи импульсного (скачкообразного) характера и высокочастотные радиопомехи выявляются по постоянным непериодическим колебаниям стрелки
