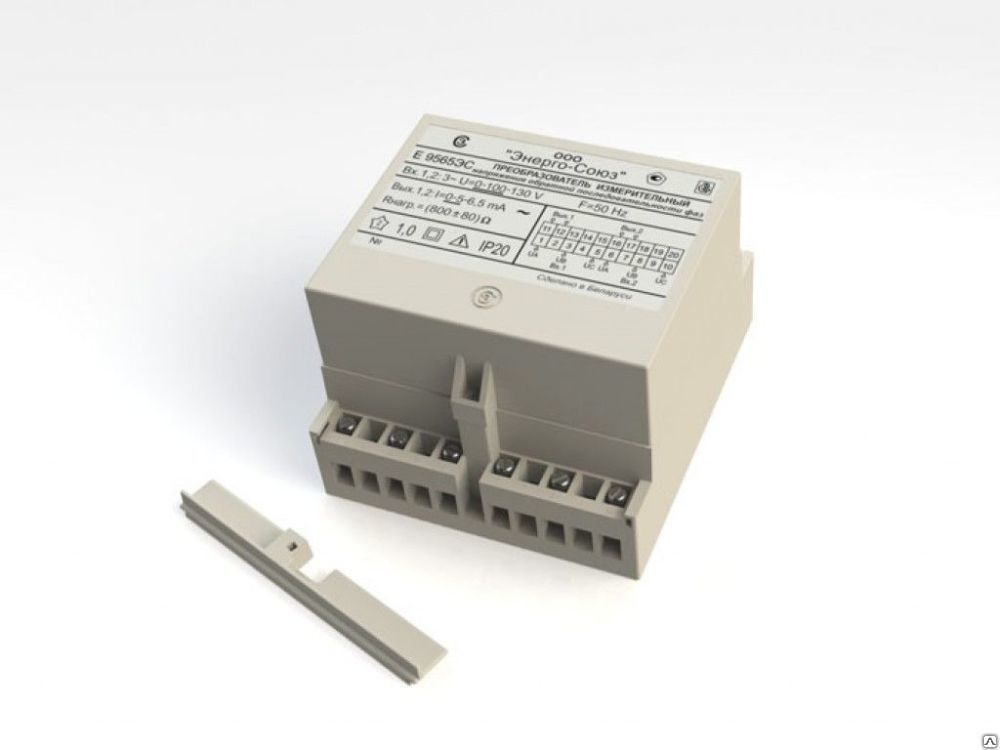

Е 9565ЭС Преобразователь измерительный напряжения обратной последовательнос
9 600руб.
Описание
Предназначены для преобразования напряжен-я обра-тной последовательности фаз трехфазного тока в выходной сигнал переменного тока.
Область применения: применяется для контроля напряжения обратной последовательности фаз электрических систем и установок и измерительных трансформаторов с номинальным вторичным напряжением 100 В, для комплексной автоматизации объектов электроэнергетики, а так же для передачи информации на вход быстродействующего цифрового осциллографа в системе информационно-измерительного комплекса для регистрации и анализа аварийных режимов.
По числу и виду преобразуемых электрических величин измерительный преобразователь является двухканальным.
По связи между входными и выходными цепями измерительный преобразователь относится к преобразователям без гальванической связи. Измерительный преобразователь обеспечивает также гальваническое разделение входных цепей между собой и выходных цепей между собой.
|
Тип и модификация |
Входной сигнал |
Выходной сигнал |
Сопр. нагрузки, Ом |
||||
|
Диапазон измерений линейных напряжений трехфазного переменного тока, В |
Номин. знач., В |
Диапазон изменений выходного сигнала при обратной последовательности фаз (С,В,А) |
Нормирующее знач., мА |
||||
|
в рабочем режиме, В |
в режиме перегрузки, В |
в рабочем режиме, мА |
в режиме перегрузки, мА |
||||
|
Е 9565ЭС |
0-100 |
100-130 |
100 |
0-5 |
5-6.5 |
5 |
800±80 |
|
Пределы допускаемой основной погрешности, % |
±1.0 |
|
Питание осуществляется от измерительной цепи. |
|
|
Мощность, потребляемая от измерительной цепи, не более, В·А |
2.0 |
|
Габаритные размеры не более, мм |
110x125x80 |
|
Масса не более, кг |
0.6 |
|
Диапазон рабочих температур, °C |
от -30 до +60 |
Пример записи при заказе: Е 9565ЭС — 10 шт.
