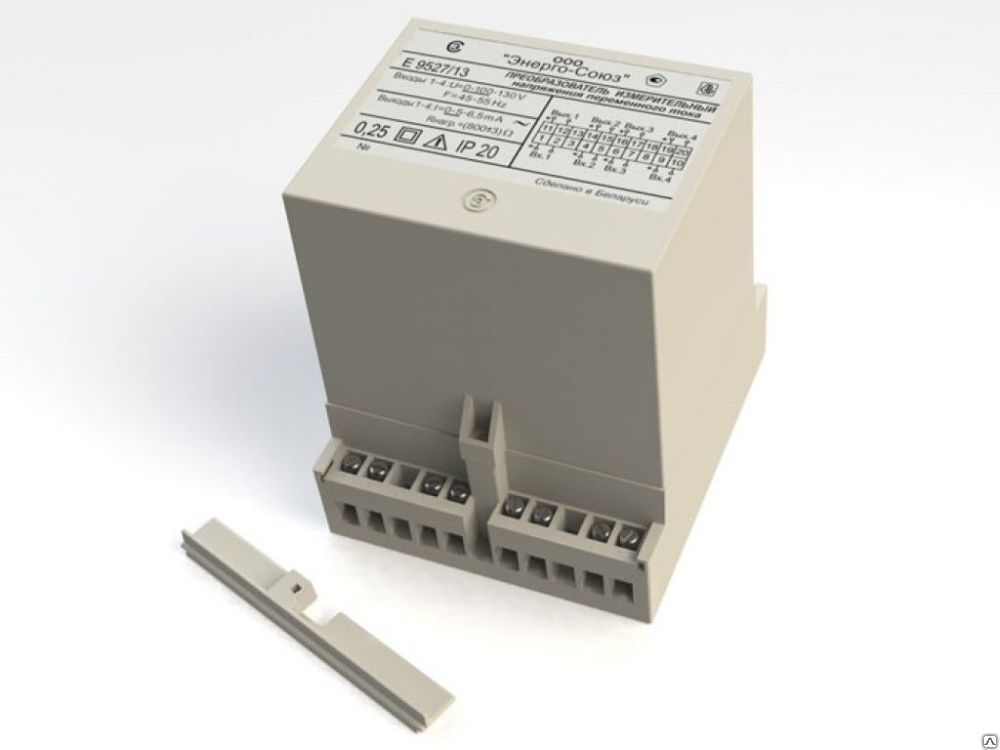

Е 9527ЭС Преобразователи измерительные переменного тока и напряжения переме
1 000руб.
Описание
Предназначены для линейного преобразования перем-го то-ка в рабочем режиме в электрический сигнал перемен-ого то-ка
Область применения: могут применяться для контроля токов и напряжений рабочих режимов и режимов перегрузки энергоемких объектов, осциллографирования их аварийных режимов.
По числу и виду преобразуемых сигналов измерительные преобразователи Е 9527/1ЭС, Е 9527/2ЭС являются одноканальными, измерительные преобразователи Е 9527/3ЭС — Е 9527/7ЭС, Е 9527/12ЭС — Е 9527/29ЭС, Е 9527/35ЭС — четырехканальными. По заказу потребителя четырехканальные измерительные преобразователи могут быть изготовлены на меньшее количество каналов.
Измерительные преобразователи относятся к преобразователям с гальваническим разделением входных и выходных цепей, также обеспечивают гальваническое разделение входных цепей между собой и выходных цепей между собой.
|
Тип и модификация |
Диапазоны измерения входного сигнала |
Номинал. значение входного сигнала |
Диапазон изменения выходного сигнала, мА |
Нормирующ. значение выходного сигнала, мА |
Сопр. нагрузки, Ом |
|||
|
в раб. режиме |
в режиме перегр. |
в раб. режиме |
в режиме перегр. |
в раб. режиме |
в режиме перегр. |
|||
|
Е 9527/1ЭС |
0-1 А |
— |
1 А |
0-5.0 |
— |
5 |
— |
300±30 |
|
Е 9527/2ЭС |
0-5 А |
5 А |
||||||
|
Е 9527/3ЭС |
0-100 В |
0-130 В |
100 В |
5.0-6.5 |
6.5 |
300±Х1 |
||
|
Е 9527/4ЭС |
— |
0-20 А |
1 А |
— |
0-5.0 |
— |
5.0 |
300±30 |
|
Е 9527/5ЭС |
0-40 А |
|||||||
|
Е 9527/6ЭС |
0-50 А |
|||||||
|
Е 9527/7ЭС |
0-100 А |
5 А |
||||||
|
Е 9527/12ЭС |
0-10 А |
— |
10 А |
0-5.0 |
— |
5.0 |
— |
|
|
Е 9527/13ЭС |
0-100 В |
100-130 В |
100 В |
5.0-6.5 |
6.5 |
800±Х2 |
||
|
Е 9527/14ЭС |
0-1 А |
1-20 А |
1 А |
5.0-100.0 |
100.0 |
10-70 |
||
|
Е 9527/15ЭС |
0-5 А |
5-100 А |
5 А |
|||||
|
Е 9527/16ЭС |
0-1 А |
— |
1 А |
— |
— |
300±30 |
||
|
Е 9527/17ЭС |
0-5 А |
5 А |
||||||
|
Е 9527/18ЭС |
0-1 А |
1-20 А |
1 А |
5.0-100.0 |
100.0 |
|||
|
Е 9527/19ЭС |
0-5 А |
5-100 А |
5 А |
|||||
|
Е 9527/20ЭС |
0-1 А |
— |
1 А |
— |
— |
1000±Х3 |
||
|
Е 9527/21ЭС |
0-5 А |
5 А |
||||||
|
Е 9527/22ЭС |
0-1 А |
1-20 А |
1 А |
5.0-100.0 |
100.0 |
10-70 |
||
|
0-5 А |
5-100 А |
5 А |
||||||
|
Е 9527/23ЭС |
0-100 В |
— |
100 В |
— |
— |
800±Х2 |
||
|
0-400 В |
400 В |
|||||||
|
Е 9527/24ЭС |
0-5 А |
5-50 А |
5 А |
5.0-50.0 |
50.0 |
10-70 |
||
|
Е 9527/25ЭС |
0-220 В |
220-286 В |
220 В |
5.0-6.5 |
6.5 |
800±Х2 |
||
|
Е 9527/26ЭС |
0-380 В |
380-494 В |
380 В |
|||||
|
Е 9527/27ЭС |
0-100 В |
100-130 В |
100 В |
1000±Х3 |
||||
|
Е 9527/28ЭС |
0-220 В |
220-286 В |
220 В |
|||||
|
Е 9527/29ЭС |
0-380 В |
380-494 В |
380 В |
|||||
|
Е 9527/35ЭС |
0-150 мА |
— |
150 мА |
0–100 |
— |
100 |
— |
10-70 |
|
Примечания:
|
|
Пределы допускаемой основной погрешности, % |
0.25; 0.5; 1.0 |
|
Питание осуществляется от измерительной цепи. |
|
|
Мощность, потребляемая от измерительной цепи, не более: |
|
|
— для преобразователей тока, В·А |
1.0 |
|
— для преобразователей напряжения, В·А |
4.0 |
|
Габаритные размеры не более, мм |
110x125x132 |
|
Масса не более, кг |
1.4 |
|
Диапазон рабочих температур, °C |
от -30 до +50 |
При заказе необходимо указывать тип и модификацию прибора, класс точности.
При заказе измерительных преобразователей Е 9527/22ЭС и Е 9527/23ЭС дополнительно необходимо указать номинальное значение входного сигнала.
Пример записи при заказе:
Е 9527/7ЭС 0.25 — 10 шт.;
Е 9527/23ЭС 0.5; 100 В — 10 шт.
