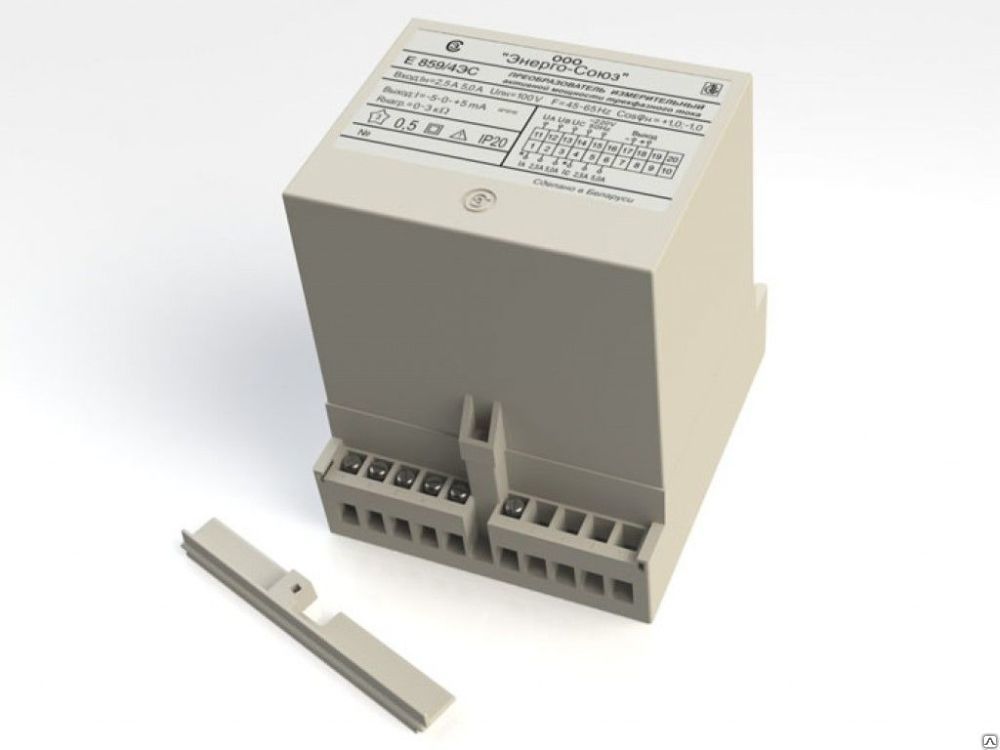

п и модификация

Диапазон измерения преобразуемого входного сигнала

Номинальное значение преобразуемого входного сигнала

Диапазон изменения выходного сигнала, мА

I, A

U, B

cos ?

I, А

U, В

cos ?

Е 859/1ЭС

0-1
(0-0.5)
или
0-5
(0-2.5)

80-120

0-плюс 1-0

1.0
(0.5)
или
5.0
(2.5)

100

1

0-5

Е 859/2ЭС

0-120

Е 859/3ЭС

80-120

0-минус 1-0-плюс 1-0

плюс 1 минус 1

±5

Е 859/4ЭС

0-120

Е 859/5ЭС

0-2.5-5

Е 859/6ЭС

80-120

0-плюс 1-0

1

4-20

Е 859/7ЭС

0-120

Е 859/8ЭС

80-120

0-мунус 1-0-плюс 1-0

плюс 1 и минус 1

0-2.5-5.0

Е 859/9ЭС

4-12-20

Е 859/10ЭС

0-120

Пределы допускаемой основной погрешности, %

±0.5

Питание осуществляется по одному из следующих вариантов:

— для Е 859/[ 2, 4, 5, 7, 10 ]ЭС от источника напряжения переменного тока, напряжением 220 В частотой 50 Гц (при заказе — питание ~220 В) (по заказу номинальное значение может быть 230 В);

— для Е 859/[ 2, 4, 5, 7, 10 ]ЭС от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (при заказе — универсальное питание 220) (по заказу номинальное значение может быть 230 В);

— для Е 859/[ 2, 4, 5, 7, 10 ]ЭС от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В (при заказе — питание +24 В);

— для Е 859/5ЭС от источника напряжения переменного тока, напряжением 100 В частотой 50 Гц (при заказе — питание ~100 В);

— для Е 859/[ 1, 3, 6, 8, 9 ]ЭС от измерительной цепи (при заказе — питание от изм. цепи).

Мощность, потребляемая от:

— измерительной цепи, не более:

— для каждой последовательности цепи, В·А

0.2

— для параллельных цепей Е 859/[ 1, 3, 6, 8, 9 ]ЭС:

— от фазы А и от фазы С, В·А

3

— от фазы В, В·А

0.2

— для каждой параллельной цепи Е 859/[ 2, 4, 5, 7, 10 ]ЭС, В·А

0.2

— источника питания, не более, В·А

4

Габаритные размеры не более, мм

110x125x132

Масса не более, кг

1.2

Диапазон рабочих температур, °C

от -30 до +50
