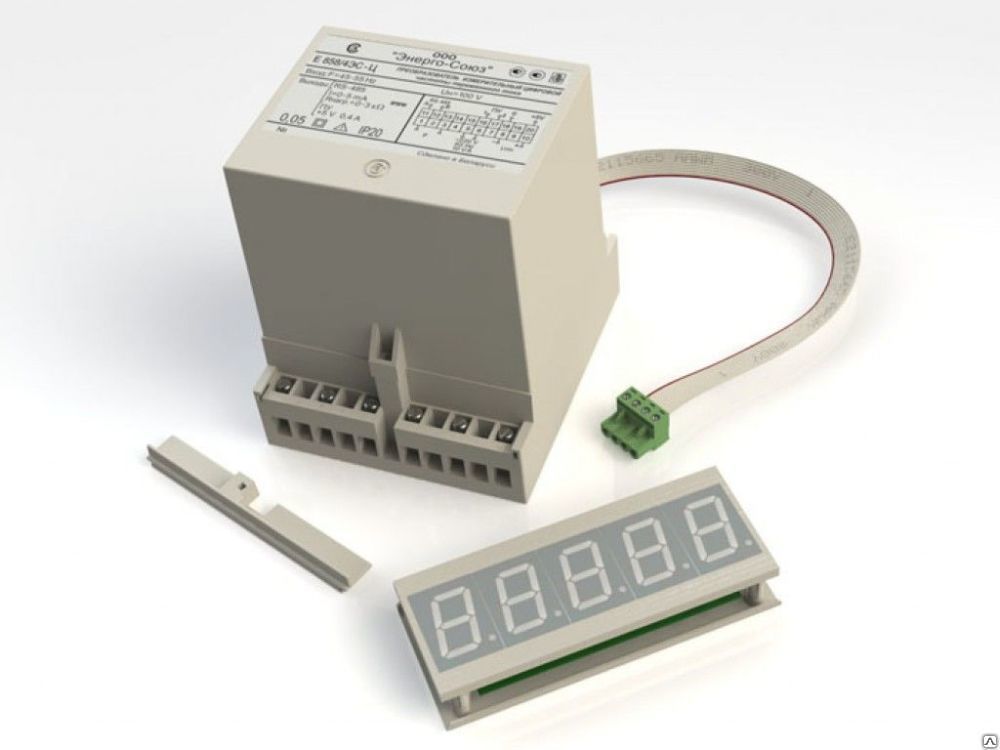

Е 858ЭС-Ц Преобразователь измерительный цифровой переменного тока
1 000руб.
Описание
Предназначены для линейного преобразования входного сигнала ч-ты перем-го то-ка в формате цифрово кода, передачи результатов преобразования с использованием порта RS-485
Область применения: измерительные преобразователи могут применяться для контроля частоты переменного тока в электрических системах и установках, для комплексной автоматизации объектов электроэнергетики различных отраслей промышленности.
Расстояние удаления показывающего устройства от измерительного прибора до 3 метров. По отдельному заказу может быть увеличено.
Измерительные преобразователи, имеющие выносное показывающее устройство, содержат встроенный источник напряжения постоянного тока 5 В для питания показывающего устройства.
|
ип и модификация |
Наличие |
||
|
RS-485 |
Показывающего устройства |
аналогового выхода |
|
|
Е 858/1ЭС-Ц |
Да |
Да |
Нет |
|
Е 858/2ЭС-Ц |
Да |
Нет |
|
|
Е 858/3ЭС-Ц |
Нет |
Да |
|
|
Е 858/4ЭС-Ц |
Да |
Да |
Да |
|
Е 858/5ЭС-Ц |
Да |
Нет |
|
|
Е 858/6ЭС-Ц |
Нет |
Да |
|
Номинальное значение входного напряжения, В |
Диапазон измерения преобразуемой частоты, Гц |
Номинальное значение преобразуемой частоты, Гц |
Аналоговый выход |
|
|
диапазон изменения выходного сигнала, мА |
диапазон изменения сопротивления нагрузки, кОм |
|||
|
100 |
45 – 55 |
50 |
0 – 5 |
0 – 3.0 |
|
4 – 20 |
0 – 0.5 |
|
Цвет индикаторов показывающего устройства (без указания в заказе — зелёный): |
зелёный/красный/жёлтый |
|
Пределы допускаемой основной погрешности, % |
±0.05 |
|
Питание осуществляется по одному из следующих вариантов: |
|
|
— от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (при заказе — питание ~220 В) (по заказу номинальное значение может быть 230 В); |
|
|
— от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (при заказе — универсальное питание 220) (по заказу номинальное значение может быть 230 В); |
|
|
— от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В (при заказе — питание +24 В). |
|
|
Мощность, потребляемая измерительным преобразователем, не более, В·А |
10.0 |
|
Габаритные размеры не более: |
|
|
— для измерительного преобразователя, мм |
110x125x132 |
|
— для внешнего показывающего устройства, мм |
130х60х30 |
|
Масса не более: |
|
|
— для измерительного преобразователя, кг |
1.5 |
|
— для внешнего показывающего устройства, кг |
0.4 |
|
Диапазон рабочих температур, °C |
от -30 до +55 |
При заказе необходимо указывать тип, модификацию, номинальное значение напряжения входного сигнала, диапазон изменения сигнала на аналоговом выходе (для измерительных преобразователей имеющих аналоговый выход), тип питания прибора.
Пример записи при заказе измерительного преобразователя Е 858/4ЭС-Ц с номинальным значением напряжения входного сигнала 220 В, с диапазоном изменения сигнала на аналоговом выходе от 4 до 20 мА, с питанием от источника напряжения переменного тока 220 В частотой 50 Гц:
Е 858/4ЭС-Ц 220 В; 4 – 20 мА; питание ~220 В — 40 шт.
