Тип и модификация

Диапазон измерения
преобразуемых
входных сигналов

Номин. знач.
преобразуемых входных сигналов

Диапазоны изменения выходных аналоговых сигналов, I, мА

Диапазоны сопр. нагрузки, кОм

Iвх=I_А= I_С, А

Uвх= U_АВ= U_ВС= U_СА, В

cos ?
(sin ?)

Iвх.н, А

Uвх.н, В

cos ? ном.
(sin ?) ном.

Е 849/1ЭС-Ц

0-0.5
0-1.0
0-2.5
0-5.0

80-120

0-плюс 1-0-минус 1-0

0.5
1.0
2.5
5.0

100

плюс 1
минус 1

—

—

Е 849/2ЭС-Ц

0-120
0-264
0-456

100
220
380

Е 849/3ЭС-Ц

80-120

0-плюс
1-0

100

плюс 1

0-5

0-3.0

Е 849/4ЭС-Ц

0-120
0-264
0-456

100
220
380

Е 849/5ЭС-Ц

80-120

0-плюс 1-0-минус 1-0

100

плюс 1
минус 1

±5

Е 849/6ЭС-Ц

0-120
0-264
0-456

100
220
380

Е 849/7ЭС-Ц

80-120

100

0-2.5-5

Е 849/8ЭС-Ц

0-120
0-264
0-456

100
220
380

Е 849/9ЭС-Ц

80-120

0-плюс
1-0

100

плюс 1

4-20

0-0.5

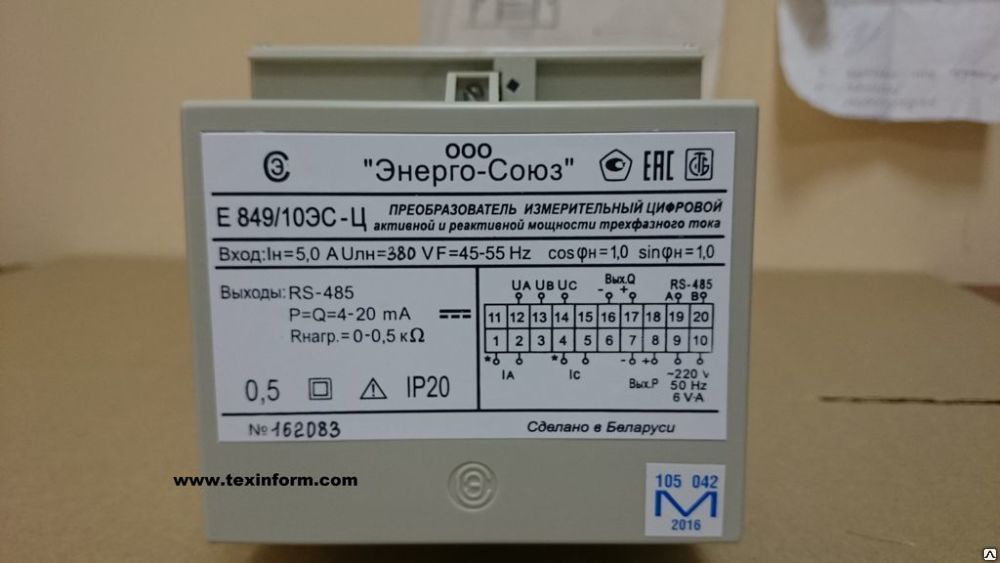

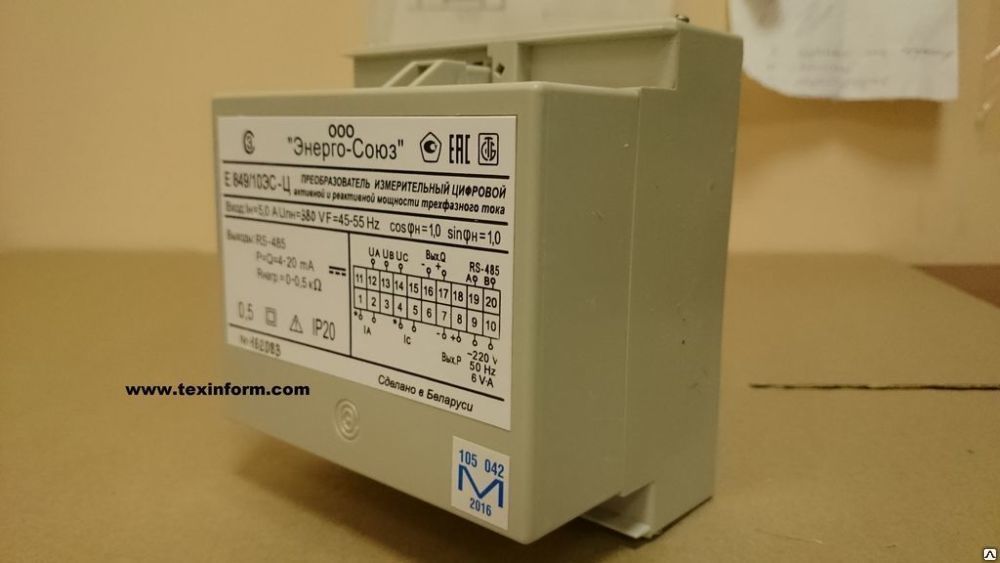

Е 849/10ЭС-Ц

0-120
0-264
0-456

100
220
380

Е 849/11ЭС-Ц

80-120

0-плюс 1-0-минус 1-0

100

плюс 1
минус 1

4-12-20

Е 849/12ЭС-Ц

0-120
0-264
0-456

100
220
380

Примечание: Uвх, Uвх.н — величина линейного напряжения трехфазной цепи.

Пределы допускаемой основной погрешности, %

±0.5

Питание осуществляется по одному из следующих вариантов:

— для Е 849/[ 2, 4, 6, 8, 10, 12 ]ЭС-Ц от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (при заказе — питание ~220 В) (по заказу номинальное значение может быть 230 В);

— для Е 849/[ 2, 4, 6, 8, 10, 12 ]ЭС-Ц от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (при заказе — универсальное питание 220) (по заказу номинальное значение может быть 230 В);

— для Е 849/[ 2, 4, 6, 8, 10, 12 ]ЭС-Ц от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В (при заказе — питание +24 В);

— для Е 849/[ 1, 3, 5, 7, 9, 11 ]ЭС-Ц от измерительной цепи (при заказе — питание от изм. цепи).

Мощность, потребляемая от:

— измерительной цепи, не более:

— для каждой последовательности цепи, В·А

0.2

— для параллельных цепей с питанием от цепи входного сигнала:

— от  фаз А и С, В·А

6.0

— от фазы В, В·А

0.2

— для каждой параллельной цепи с питанием от сети переменного тока, В·А

0.2

— источника питания, не более, В·А

6.0

Габаритные размеры не более:

— для Е 849/[ 1, 2 ]ЭС-Ц, мм

110x125x80

— для Е 849/[ 3 – 12 ]ЭС-Ц, мм

110x125x132

Масса не более, кг

1.2

Диапазон рабочих температур, °C

от -30 до +55
