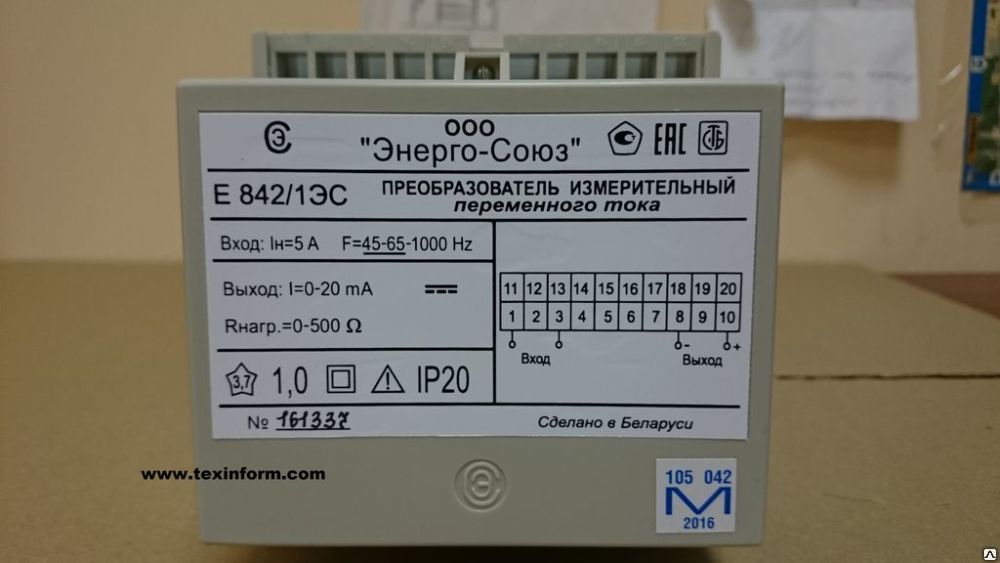

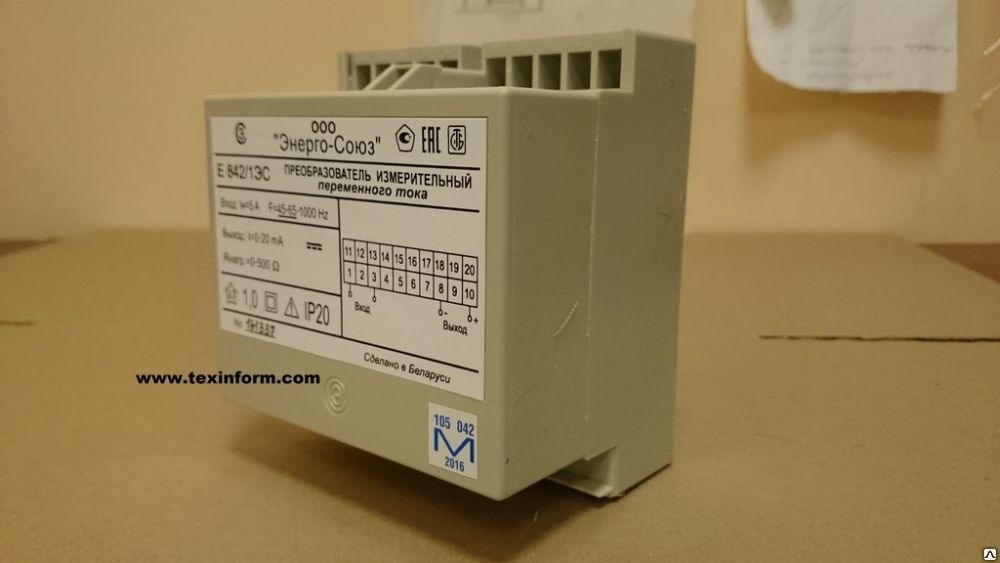

Е 842ЭС Преобразователи измерительные переменного тока
2 280руб.
Описание
Предназначены для линейного преобразования перем.т. в унифицированный выходной сигнал постоянного то ка.Преобразование производится по среднему значению входного сигнала. Выходной сигнал прямопропорционален средневыпрямленному значению входного сиг
Область применения: могут применяться для контроля токов электрических сетей и установок, имеющих рабочую область частот от 45 до 65 Гц и расширенную область частот от 65 до 1000 Гц, для комплексной автоматизации объектов электроэнергетики, в автоматизированных система энергоемких объектов различных отраслей промышленности.
Измерительные преобразователи предназначены для включения непосредственно или через измерительные трансформаторы тока в цепях с рабочим напряжением до 500В включительно.
|
Тип и модификация |
Диапазон измерения входного сигнала, Iвх, А |
Номин. значение входного сигнала, Iвх.н, А |
Диапазон изменения выходного сигнала, Iвых, мА |
Номин. значение выходного сигнала, Iвых.н, мА |
Габаритные размеры, мм |
Масса, кг |
Диапазон изменения сопр. нагрузки, Rн, кОм |
|
Е 842ЭС |
0 – 0.5 |
0.5 |
0 – 5.0 |
5.0 |
44x81x72 |
0.25 |
0 — 2.5 |
|
Е 842/1ЭС |
0 – 5.0 |
5.0 |
110x125x80 |
0.55 |
0 — 2.5 |
||
|
0 – 20.0 |
20.0 |
0 — 0.5 |
|
Пределы допускаемой основной погрешности, % |
±1.0 |
|
Питание осуществляется от измерительной цепи. |
|
|
Мощность, потребляемая от измерительной цепи, не более, В·А |
1.0 |
|
Диапазон рабочих температур, °C |
от -30 до +60 |
Пример записи при заказе: Е 842/1ЭС 2.5 А; 20 мА — 10 шт.
