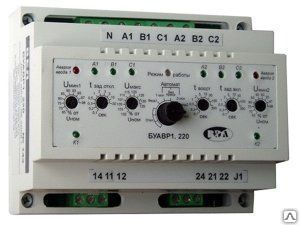

Блок управления автоматическим включением резерва БУАВР.1

для АВР с двумя вводами и одной нагрузкой

Назначение:

БУАВР1 предназначен для управления автоматическим переходом от основного источника питания на резервный и обратно при недопустимых отклонениях напряжения в фазах, асимметрии или перекосе фаз, изменении порядка чередования фаз, обрывах одной или нескольких фаз в «основной» или «резервной» сетях.

БУАВР1 может применяться в сетях электроснабжения в составе устройств:
     — автоматического включения резерва (АВР);
     — аварийного включения резерва.

БУАВР1 обеспечивает контроль состояния вводов, управление магнитными пускателями, автоматическими выключателями с мотор-приводом, индикацию состояния входов и выходов.

БУАВР1 изготовлен в климатическом исполнении У категории размещения 2 по ГОСТ 15150-69.

БУАВР1 предназначен для эксплуатации в невзрывоопасной среде, не содержащей газов и паров в концентрациях разрушающих металл и изоляцию, без насыщенных водяных паров и токопроводящей пыли.

Питание БУАВР1 осуществляется от контролируемой сети при наличии напряжения на одной из фаз любого ввода. При работе в составе АВР на автоматических выключателях с мотор-приводом, рекомендуется применять дополнительный источник оперативного питания.

К электрическим сетям 0,4 кВ БУАВР1 подключается непосредственно.

Подключение к сетям напряжением 6кВ и выше требует применения понижающих трансформаторов с номинальным напряжением вторичной обмотки 100В (Исполнение БУАВР1 с входным напряжением 100В).
